紅外線氣體分析儀防爆工藝EIA-51d
-
- 紅外線氣體分析儀防爆工藝EIA-51d
- HORIBA堀場
- EIA-51d
- 日本
- 電議
更多詳細(xì)資料請(qǐng)來電咨詢！
仕様
|
形式 |
EIA-51d |
EIA-51p |
||
|---|---|---|---|---|
|
防爆構(gòu)造 |
耐圧防爆構(gòu)造 |
內(nèi)圧防爆構(gòu)造 |
||
|
測定原理 |
非分散形赤外線吸収方式 |
|||
|
測定成分 |
CO、CO2、CH4 など |
|||
|
測定レンジ |
最小レンジ |
0-0.11vol%（成分による） |
||
|
最大レンジ |
0-100vol%（成分による） |
|||
|
オプションレンジ |
100-90～50 vol%（成分による） |
|||
|
性能 |
繰返し性 |
標(biāo)準(zhǔn)レンジ |
ゼロ：フルスケールの±0.5% |
|
|
オプションレンジ |
ゼロ：フルスケールの±0.5% |
|||
|
直線性 |
フルスケールの±1.0% |
|||
|
ドリフト※2 |
ゼロ：フルスケールの±2.0%/ 週 |
|||
|
応答時(shí)間（分析計(jì)入り口から） |
T90=20 秒以?xún)?nèi)(nèi) |
|||
|
試料ガス |
組成 |
耐圧防爆構(gòu)造 |
?酸素濃度 21% 以下、ダスト 無し、ミスト 無し |
|
|
內(nèi)圧防爆構(gòu)造 |
?酸素濃度 21% 以下、ダスト 無し、ミスト 無し |
|||
|
圧力 |
1.98kPa 以上 |
|||
|
流量 |
500mL/ 分 |
|||
|
溫度 |
周?chē)鞙囟?/p> |
|||
|
排出點(diǎn) |
大気放出 |
|||
|
接ガス部材質(zhì) |
SUS304、SUS316、FKM、CaF2、Au など |
|||
|
外形寸法 |
W540×D395×H456mm（取付板含む） |
|||
|
質(zhì)量 |
約50kg |
|||
|
表示 |
LED デジタル濃度表示、狀態(tài)表示 |
|||
|
校正方式 |
標(biāo)準(zhǔn)：手動(dòng)校正 オプション：自動(dòng)校正 |
|||
|
アナログ出力※3 |
出力內(nèi)容 |
濃度出力 1ch |
||
|
出力仕様 |
絶縁出力 DC 4-20mA（ DC 0-16mA/0-20mA、DC 0-1V/0-5V/1-5V/0-10V はオプション仕様） |
|||
|
アナログ値警報(bào) |
出力電流/ 電圧のスパン幅の-10% から+110% の範(fàn)囲で任意設(shè)定可能 |
|||
|
接點(diǎn)出力（オプション）※3 |
出力內(nèi)容 |
分析計(jì)警報(bào)/ 分析計(jì)注意/ 校正?保守中/ 測定レンジ |
||
|
出力仕様 |
DC30V/0.1A（抵抗負(fù)荷）、ドライ接點(diǎn)、COM共通、動(dòng)作時(shí)接點(diǎn)閉 |
|||
|
接點(diǎn)入力?。ē抓伐紲螅?sup style="margin: 0px; padding: 0px;">※3 |
入力內(nèi)容 |
測定レンジ切換/ 自動(dòng)校正シーケンス開始 |
||
|
入力仕様 |
開放時(shí)電圧：DC24V |
|||
|
通信（オプション）※3 |
インターフェース |
RS-485 |
||
|
プロトコル |
Modbus®RTU※5 |
|||
|
通信速度 |
19200 /9600 /4800 /2400 /1200 bps から選択 |
|||
|
設(shè)置環(huán)境 |
設(shè)置場所 |
屋內(nèi)設(shè)置 |
||
|
周?chē)鞙囟?/p> |
-5～40℃?。ㄖ鄙淙展?、輻射熱のないこと） |
|||
|
相対濕度 |
90% 以下 |
|||
|
振動(dòng) |
ポンプやファン付近など振動(dòng)が大きなところは避けて設(shè)置して下さい（100Hz、0.3m/s2 以下） |
|||
|
粉塵 |
環(huán)境基準(zhǔn)以下 |
|||
|
ユーティリティー |
電源電圧 |
定格 AC100～120V±10%、またはAC200～240V±10%（但し最大AC250V） |
||
|
電源周波數(shù) |
定格 50/60Hz 共通 ±5% |
|||
|
消費(fèi)電力 |
電源投入時(shí)190VA、定常時(shí)約80～140VA |
|||
|
內(nèi)圧防爆用保護(hù)ガス※4 |
組成：窒素 |
|||
※1 その他の測定成分ついてはご相談ください。
※2 大気圧が一定で、周?chē)鞙囟葔浠?plusmn;5℃のこと。
※3 シールドケーブルが必要です。
※4 內(nèi)圧防爆構(gòu)造の時(shí)に必要となります。
※5 ModbusはSchneider Automation Inc. の登録商標(biāo)です。

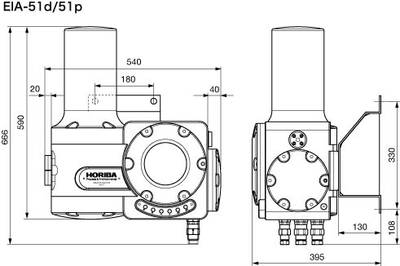

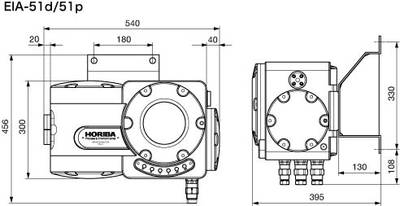

外形寸法図?他（単位：mm）
